CQ型磁力驱动泵

时间:2019-05-29       编辑:本站

  产品概述
  CQ不锈钢磁力泵是利用永磁联轴器工作原理无接触的传递扭矩的新型泵,当原动机带动外磁钢转子时,通过磁场的作用驱动内磁钢转子同步旋转,而内磁钢转子和叶轮连成一体,从而达到无接触带动叶轮转动之目的。由于液体被封闭在静止的隔离套内,所以磁力泵是一种全封闭、无泄漏的泵型,因此完全杜绝了机械密封离心泵不可避免的跑、冒、滴、漏的弊病。
  在石油、化工、制药、电子等众多领域,越来越多的厂家,对其输送的介质都要求无泄漏的工艺环境,迫切需要选择理想的泵型,我公司生产的CQ系列磁力泵吸收了国内外领先水平的磁力泵生产新技术、新材料、新工艺,成功的解决了目前国内磁力泵的隔离套、叶轮等部件易损坏的技术难题,使其性能更加完美。CQB、IMD、CQ、CQF系列磁力泵经过使用单位长时间的生产性连续运行考验,越来越多的用户确信他们所选的是安全、可靠的泵型,我们将一如既往的为广大用户提供更加优质的服务。
  产品用途
  CQ系列不锈钢磁力泵的过流部件采用不锈钢(304、316、316L)制成,广泛应用于石油、化工、制药、电镀、环保、水处理、国防等部门,是输送易燃、易爆、有毒和贵重液体的理想设备,是创建无泄漏、无污染文明车间的佳选择。适用温度:-20℃~100℃。
  防漏设计
  以静密封取代动密封,利用磁力耦合间接驱动,完全消除了滴漏的烦恼,绝不污染使用场地。是化工流程中杜绝跑、冒、滴、漏现象,消除环境污染,创造“无泄漏车间”、“无泄漏工厂”,实现安全、文明生产的理想用泵。
  操作原理:驱动装置采用主动磁铁联轴器直接装在电机轴上,泵室完全封闭,通过磁力偶合间接驱动转子组合上的叶轮旋转。

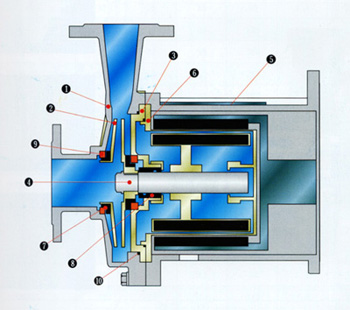

  结构材料


1 泵 体 不锈钢
2 叶 轮 不锈钢
3 隔 板 不锈钢
4 主 轴 不锈钢
5 转子组合 稀土永磁体+不锈钢
6 隔套总成 不锈钢
7 动 环 填充F4
8 轴 承 填充F4
9 静 环 碳化硅或氧化铝陶瓷
10 密封圈 氟橡胶


  型号意义

  规格参数

型号 软管式接口 流量
(m3/h)
扬程
(m)
电机功率
(KW)
电压
V
进口 出口
14CQ-5 14 10 1.2 5 0.12 220/380
16CQ-8 16 12 1.5 8 0.18 220/380
20CQ-12 20 12 3 12 0.37 220/380
25CQ-15 25 20
