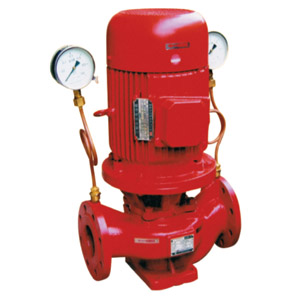

XBD-L型消防泵

时间:2019-05-29       编辑:本站

  产品概述
  XBD-L型立式消防泵,供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。主要用于消防系统增压送水,也可用于矿给排水。输送液体的流量范围为5-80L/S,压力范围为0.2-2.25MPa,配套功率范围为1.5-200kw,口径范围为¢50-¢250mm。
  结构特点
  XBD-L型单吸单级消防泵由电机和泵两部分组成,泵和电机同轴,泵结构包括泵体、叶轮、泵盖、机械密封等不见组成。泵进、出口在同一水平轴线上,且口径规格相同,装卸极为方便,占地面积小。泵设有安装底座,便于安装,增加泵运行的稳定性。泵密封采用机械密封,具有密封可靠,无泄露的特点。泵的轴向力由叶轮设平衡环来进行平衡。泵的进出口法兰按1.6MPa压力设计,管路配套方便。 XBD-L型单吸多级分段式消防泵由电机和泵两部分组成,电机为Y型三相异步电机,泵和电机采用连轴器连接,整体为刚性连接,使用是无需校正。
  泵由定子部分和转子部分组成。泵定子部分由进水段、中段、导叶、出水段、填料函体等零件组成。为防止定子磨损,定子上装有密封环、平衡套等,磨损后可用备件更换。转子部分有轴、中轮、平衡鼓等组成。转子下端为水润滑轴承,上部为角接触球轴承,泵的轴向力绝大部分由平衡鼓来承担,其余小部分残余轴下向力由角接触球轴承来承受。进水段、中段和出水段的结合面纸垫通过拉紧达到密封,用户可根据需要选择。
  1、泵结构紧凑、体积小、外形美观,其立式结构决定安装占地面积小,其重心合于泵脚中心,因而增强了泵的运行稳定性和使用寿命。
  2、泵吸入口和吐出口均水平方向,简化了管路的连接。
  3、多级式可根据需要,吸入口和吐出口可安装成同方向或90°180°270°几个不同方向以满足不同的连接场合。
  4、泵压力可根据需要增减水泵级数并切割叶轮外径予以满足,而不改变安装占地面积,这是其他泵类所不具有的。
  5、泵转子具有较小的绕度,运行平稳、振动小、噪音低、使用寿命长。
  性能参数表

型号 流量
(L/S)
压力
( MPa)
转速
(r/min)
配用功率 (kw) 效率
(%)
必需汽蚀余量
(m)
重量
(kg)
XBD3.2/5-65L-160 5 0.32 2900 4 63 3 71
XBD5/5-65L-200 5 0.5 2900 7.5 60 3 62
XBD8/5-65L-250 5 0.8 2900 15 55 3 166
XBD12.5/5-65L-315 5 1.25 2900 30 40 3 305
XBD3.2/10-80L-160 10 0.32 2900 7.5 71 3.5 97
XBD5/10-80L-200 10 0.5 2900 15 68 3.5 158
XBD8/10-80L-250 10 0.8 2900 22 62 3.5 235
XBD12.5/10-80L-315 10 1.25 2900 37 55 3.5 350
XBD3.2/25-100L-160 25 0.32 2900 15 76 4.5 176
XBD5/25-100L-200 25 0.5 2900 22 75 4.5 235
XBD8/25-100L-250 25 0.8 2900 37 69 4.5 410
XBD12.5/25-100L-315 25 1.25 2900 75 67 3.5 710
XBD3.2/40-125L-160 40 0.32 2900 22 75 4 255
XBD5/40-125L-200 40 0.5 2900 37 78 4 430
XBD8/40-125L-250 40 0.8 2900 55 77 4 600
XBD12.5/40-125L-315 40 1.25 2900 90 75 4 905
XBD3.250/150L-315 50 0.32 1480 30 78 4.5 485
XBD5/50-150L-400 50 0.5 1480 45 75 4.5 520
XBD3.2/100-200L-315 100 0.32 1480 55 80 4.5 810
XBD5/100-200L-400 100 0.5 1480 75 81 4.5 890
