产品概述
XBD-L型立式单吸多级分段式消防泵组，供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。主要用于消防系统管道增压送水，也适用于工业和城市给排水，高层建筑增压送水、运距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合
应用范围
消防栓供水喷淋系统供水，消防系统稳压，其它场合清洁液体的输送。
结构特点
1、泵机构紧凑、体积小、外形美观，其立式机构决定安装面积小，其重心重合于泵脚中心，因而增强了泵的运行稳定性和使用寿命。
2、泵吸入口和吐出口均水平方向，简化了管路的连接。
3、可根据需要，吸入口和吐出口可安装成同方向或90°、180°、270°几个不同方向以满足不同的连接场合。
4、泵压力可根据需要增减水泵级数并切割叶轮外径予以满足，而不改变安装占地面积，这是其他泵类所不具有的。
5、泵转子具有较小的绕度，运行平稳、振动小、噪音低、使用寿命长。

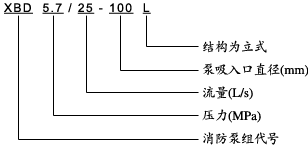

型号意义
XBD5.7/25-100L
XBD – 消防泵组代号
5.7 – 设计压力（1/10MPa）
25 – 设计流量（L/S）
100 – 进出口直径（mm）
L – 结构为立式
技术参数
流量：5-120L/S
转速：1450r/min
口径：Φ50-Φ250
温度范围：≤70℃
工作压力：≤2.5Mpa
型号意义
| 型号 |
流量 Q（L/S） |
压力 P（MPa |
转速 nr/min |
效率 η （%） |
功率 N（KW） |
必需汽蚀余量 （NPSH）rm |
| XBD2.0/5-50L |
4 5 6 |
0.22 0.20 0.16 |
1450 |
48 52 50 |
2.2 | 3.2 |
| XBD3.0/5-50L |
4 5 6 |
0.33 0.30 0.24 |
1450 |
48 52 50 |
3 | 3.2 |
| XBD4.0/5-50L |
4 5 6 |
0.44 0.40 0.32 |
1450 |
48 52 50 |
4 | 3.2 |
| XBD5.0/5-50L |
4 5 6 |
0.55 0.50 0.40 |
1450 |
48 52 50 |
5.5 | 3.2 |
| XBD6.0/5-50L |
4 5 6 |
0.66 0.60 0.48 |
1450 |
48 52 50 |
5.5 | 3.2 |
| XBD7.0/5-50L |
4 5 6 |
0.77 0.70 0.56 |
1450 |
48 52 50 |
7.5 | 3.2 |
| XBD8.0/5-50L |
4 5 6 |
0.88 0.80 0.64 |
1450 |
48 52 50 |
7.5 | 3.2 |
| XBD9.0/5-50L |
4 5 6 |
0.99 0.90 0.72 |
1450 |
48 52 50 |
11 | 3.2 |
| XBD10.0/5-50L |
4 5 6 |
1.10 1.00 0.80 |
1450 |
48 52 50 |
11 | 3.2 |
| XBD2.8/10-65L |
8 10 12 |
0.32 0.28 0.24 |
1450 |
54 60 58 |
5.5 | 3.2 |
| XBD4.2/10-65L |
8 10 12 |
0.48 0.42 0.36 |
1450 |
54 60 58 |
7.5 | 3.2 |
| XBD5.6/10-65L |
8 10 12 |
0.64 0.56 0.48 |
1450 |
54 60 58 |
11 | 3.2 |
| XBD7.0/10-65L |
8 10 12 |
0.80 0.70 0.60 |
1450 |
54 60 58 |
15 | 3.2 |
| XBD8.4/10-65L |
8 10 12 |
0.96 0.84 0.72 |
1450 |
54 60 58 |
15 | 3.2 |
| XBD9.8/10-65L |
8 10 12 |
1.12 0.98 0.84 |
1450 |
54 60 58 |
18.5 | 3.2 |
| XBD11.2/10-65L |
8 10 12 |
1.28 1.12 0.96 |
1450 |
54 60 58 |
22 | 3.2 |
| XBD12.6/10-65L |
8 10 12 |
1.44 1.26 1.08 |
1450 |
54 60 58 |
22 | 3.2 |
| XBD14.0/10-65L |
8 10 12 |
1.60 1.40 1.20 |
1450 |
54 60 58 |
30 | 3.2 |
| XBD3.8/15-80L |
12 15 18 |
0.40 0.38 0.36 |
1450 |
62 70 66 |
11 | 3.5 |
| XBD5.7/15-80L |
12 15 18 |
0.60 0.57 0.54 |
1450 |
62 70 66 |
15 | 3.5 |
| XBD7.6/15-80L |
12 15 18 |
0.80 0.76 0.72 |
1450 |
62 70 66 |
22 | 3.5 |
| XBD9.5/15-80L |
12 15 18 |
1.00 0.95 0.90 |
1450 |
62 70 66 |
30 | 3.5 |
| XBD11.4/15-80L |
12 15 18 |
1.20 1.14 1.08 |
1450 |
62 70 66 |
30 | 3.5 |
| XBD13.3/15-80L |
12 15 18 |
1.40 1.33 1.26 |
1450 |
62 70 66 |
37 | 3.5 |
| XBD15.2/15-80L |
12 15 18 |
1.60 1.52 1.44 |
1450 |
62 70 66 |
45 | 3.5 |
| XBD17.1/15-80L |
12 15 18 |
1.80 1.71 1.62 |
1450 |
62 70 66 |
45 | 3.5 |
| XBD19.0/15-80L |
12 15 18 |
2.00 1.90 1.80 |
1450 |
62 70 66 |
55 | 3.5 |
| XBD3.8/25-100L |
15 25 32 |
0.42 0.38 0.34 |
1450 |
65 72 70 |
18.5 | 3.5 |
| XBD5.7/25-100L |
15 25 32 |
0.63 0.57 0.54 |
1450 |
65 72 70 |
30 | 3.5 |
| XBD7.6/25-100L |
15 25 32 |
0.84 0.76 0.68 |
1450 |
65 72 70 |
37 | 3.5 |
| XBD9.5/25-100L |
15 25 32 |
1.05 0.95 0.85 |
1450 |
65 72 70 |
45 | 3.5 |
| XBD11.4/25-100L |
15 25 32 |
1.26 1.14 1.02 |
1450 |
65 72 70 |
55 | 3.5 |
| XBD13.3/25-100L |
15 25 32 |
1.47 1.33 1.19 |
1450 |
65 72 70 |
75 | 3.5 |
| XBD15.2/25-100L |
15 25 32 |
1.68 1.52 1.36 |
1450 |
65 72 70 |
75 | 3.5 |
| XBD17.1/25-100L |
15 25 32 |
1.89 1.71 1.53 |
1450 |
65 72 70 |
90 | 3.5 |
| XBD19.0/25-100L |
15 25 32 |
2.10 1.90 1.70 |
1450 |
65 72 70 |
90 | 3.5 |
| XBD4.0/40-150L |
30 40 50 |
0.44 0.40 0.36 |
1450 |
75 80 77 |
30 | 3.5 |
| XBD6.0/40-150L |
30 40 50 |
0.66 0.60 0.54 |
1450 |
75 80 77 |
37 | 3.5 |
| XBD8.0/40-150L |
30 40 50 |
0.88 0.80 0.72 |
1450 |
75 80 77 |
45 | 3.5 |
| XBD10.0/40-150L |
30 40 50 |
1.10 1.00 0.90 |
1450 |
75 80 77 |
55 | 3.5 |
| XBD12.0/40-150L |
30 40 50 |
1.32 1.20 1.08 |
1450 |
75 80 77 |
75 | 3.5 |
| XBD14.0/40-150L |
30 40 50 |
1.54 1.40 1.26 |
1450 |
75 80 77 |
75 | 3.5 |
| XBD16.0/40-150L |
30 40 50 |
1.76 1.60 1.44 |
1450 |
75 80 77 |
90 | 3.5 |
| XBD5.0/45-150L |
32 45 55 |
0.54 0.50 0.44 |
1450 |
72 76 73 |
37 | 4.0 |
| XBD7.5/45-150L |
32 45 55 |
0.87 0.75 0.66 |
1450 |
72 76 73 |
55 | 4.0 |
| XBD10.0/45-150L |
32 45 55 |
1.08 1.00 0.8 |
1450 |
72 76 73 |
75 | 4.0 |
| XBD12.5/45-150L |
32 45 55 |
1.35 1.25 1.10 |
1450 |
72 76 73 |
90 | 4.0 |
| XBD15.0/45-150L |
32 45 55 |
1.62 1.50 1.32 |
1450 |
72 76 73 |
110 | 4.0 |
| XBD17.5/45-150L |
32 45 55 |
1.89 1.75 1.54 |
1450 |
72 76 73 |
132 | 4.0 |
| XBD20.0/45-150L |
32 45 55 |
2.16 2.00 1.76 |
1450 |
72 76 73 |
132 | 4.0 |
| XBD22.5/45-150L |
32 45 55 |
2.43 2.25 1.98 |
1450 |
72 76 73 |
160 | 4.0 |
| XBD6.0/75-200L |
50 75 90 |
0.66 0.60 0.54 |
1450 |
72 84 86 |
90 | 4.5 |
| XBD9.0/75-200L |
50 75 90 |
0.99 0.90 0.81 |
1450 |
72 84 86 |
110 | 4.5 |
| XBD12.0/75-200L |
50 75 90 |
1.32 1.20 1.08 |
1450 |
72 84 86 |
132 | 4.5 |
| XBD15.0/75-200L |
50 75 90 |
1.65 1.50 1.35 |
1450 |
72 84 86 |
160 | 4.5 |
| XBD18.0/75-200L |
50 75 90 |
1.98 1.80 1.62 |
1450 |
72 84 86 |
200 | 4.5 |
| XBD4.0/80-200L |
60 80 100 |
0.45 0.40 0.36 |
1450 |
70 79 77 |
55 | 5.0 |
| XBD6.0/80-200L |
60 80 100 |
0.68 0.60 0.54 |
1450 |
70 79 77 |
75 | 5.0 |
| XBD8.0/80-200L |
60 80 100 |
0.90 0.80 0.72 |
1450 |
70 79 77 |
110 | 5.0 |
| XBD10.0/80-200L |
60 80 100 |
1.12 1.00 0.90 |
1450 |
70 79 77 |
132 | 5.0 |
| XBD12.0/80-200L |
60 80 100 |
1.35 1.20 1.08 |
1450 |
70 79 77 |
160 | 5.0 |
| XBD14.0/80-200L |
60 80 100 |
1.58 1.40 1.26 |
1450 |
70 79 77 |
160 | 5.0 |
| XBD16.0/80-200L |
60 80 100 |
1.80 1.60 1.44S |
1450 |
70 79 77 |
200 | 5.0 |
