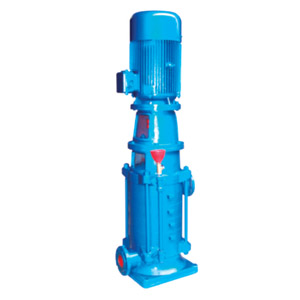

DL系列立式多级离心泵

时间:2019-05-28       编辑:本站

  产品概述
  DL立式多级离心泵是采用国家推荐使用的高效节能产品IS型泵的水力模型,为立式多级多节段式结构。螺杆把进水段、中段、出水段夹紧联成一体。水泵每一级装一个叶轮、一个导水叶。轴向力采用水力平衡法解决,残余轴向力由球轴轴承承受,用油脂润滑。轴封采用软填料或机械密封。产品执行JB/T2727-93《立式多级离心泵型式与基本参数》标准,主要供吸送稀释的、清洁的、不腐蚀的、不爆炸的清水及物理化学性质类似水的不含固体颗粒或纤维的液体。
  适用范围
  广泛应用于高层建筑的消防、生活供水以及空调机组循环、冷却水输送。
  结构特点
  1、水力模型先进:效率高,性能范围广。
  2、结构新颖,运行可靠:取消了平衡鼓,其轴向力采用水力平衡,彻底解决了平衡鼓易锈蚀、易咬死、易磨损的问题,保证了运行可靠。
  3、少的运行、维修费用:采用优质机械密封,耐磨损、无泄漏、使用寿命长,故障率低,具有少的运行维修费用。
  4、运行平稳,噪音低:采用低转速电机,使泵运行平稳,噪音低。
  5、立式结构,占地面积小。
  技术参数
  流量:4.2-504m3/h;
  扬程:24-240m;
  功率:1.5-450kw;
  转速:1480r/min;
  口径:φ40-φ250;
  温度范围:0-+90℃;
  工作压力:≤2.4Mpa。

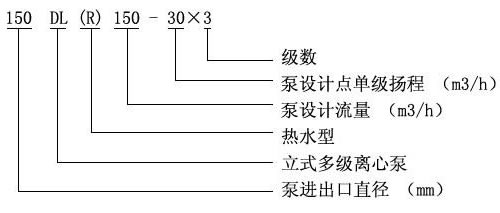

  型号意义


  性能参数表

型号 级数 流量
(m3/h)
流量
(L/S)
扬程
(m)

转速
(r/min)

轴功率
(kw)
电机功率
(kw)
效率
(%)
吸程
(m)
汽蚀余量
(m)
40DL 2 6.2 1.72 23.6 1450 0.92 1.5 40 7 3.19
3 6.2 1.72 35.4 1.38 2.2 40 7 3.19
4 6.2 1.72 47.2 1.84 3 40 7 3.19
5 6.2 1.72 59 2.30 4 40 7 3.19
6 6.2 1.72 70.8 2.75 4 40 7 3.19
7 6.2 1.72 82.6 3.22 5.5 40 7 3.19
8 6.2 1.72 94.4 3.68 5.5 40 7 3.19
9 6.2 1.72 106.2 4.14 7.5 40 7 3.19
10 6.2 1.72 118 4.60 7.5 40 7 3.19
11 6.2 1.72 129.8 5.06 7.5 40 7 3.19
12 6.2 1.72 141.6 5.52 11 40 7 3.19
50DL 2 12.6 3.5 24.4 1450 1.55 3 54 7.6 2.66
3 12.6 3.5 36.6 2.33 3 54 7.6 2.66
4 12.6 3.5 48.8 3.10 4 54 7.6 2.66
5 12.6 3.5 61 3.88 5.5 54 7.6 2.66
6 12.6 3.5 73.2 4.65 5.5 54 7.6 2.66
7 12.6 3.5 85.4 5.43 7.5 54 7.6 2.66
8 12.6 3.5 97.6 6.20 7.5 54 7.6 2.66
9 12.6 3.5 109.8 6.98 11 54 7.6 2.66
10 12.6 3.5 122 7.75 11 54 7.6 2.66
65DL 2 30 8.33 32 1450 4.22 5.5 62 7.6 2.82
3 30 8.33 48 6.33 7.5 62 7.6 2.82
4 30 8.33 64 8.44 11 62 7.6 2.82
5 30 8.33 80 10.55 15 62 7.6 2.82
6 30 8.33 96 12.66 15 62 7.6 2.82
7 30 8.33 112 14.77 18.5 62 7.6 2.82
8 30 8.33 128 16.88 22 62 7.6 2.82
9 30 8.33 144 18.99 22 62 7.6 2.82
10 30 8.33 160 21.1 30 62 7.6 2.82
80DL 2 50.4 14 40 1450 7.84 11 70 7.8 22.49
3 50.4 14 60 11.76 15 70 7.8 2.49
4 50.4 14 80 15.68 22 70 7.8 2.49
5 50.4 14 100 19.60 30 70 7.8 2.49
6 50.4 14 120 23.52 30 70 7.8 2.49
7 50.4 14 140 27.44 37 70 7.8 2.49
8 50.4 14 160 31.36 45 70 7.8 2.49
9 50.4 14 180 35.28 45 70 7.8 2.49
10 50.4 14 200 39.20 55 70 7.8 2.49

100DL

-72-20

2 72 20 40 1450 10.9 15 72 8 2.8
3 72 20 60 10.9 18.5 72 8 2.8
4 72 20 80 10.9 30 72 8 2.8
5 72 20 100 10.9 37 72 8 2.8
6 72 20 120 10.9 37 72 8 2.8
7 72 20 140 10.9 45 72 8 2.8
8 72 20 160 10.9 55 72 8 2.8
9 72 20 180 10.9 55 72 8 2.8
10 72 20 200 54.4 70 72 8 2.8

100DL-

100-20

2 100 27.8 40 1450 15.14 18.5 72 7.2 3.53
3 100 27.8 60 22.72 30 72 7.2 3.53
4 100 27.8 80 30.28 37 72 7.2 3.53
5 100 27.8 100 37.86 45 72 7.2 3.53
6 100 27.8 120 45.39 55 72 7.2 3.53
7 100 27.8 140 53.0 75 72 7.2 3.53
8 100 27.8 160 60.57 75 72 7.2 3.53
9 100 27.8 180 68.14 90 72 7.2 3.53
10 100 27.8 200 75.71 90 72 7.2 3.53

150DL-

150-20

2 150 27.8 40 1450 20.42 30 80 5.7 2.8
3 150 27.8 60 30.63 37 80 5.7 2.8
4 150 27.8 80 40.84 45 80 5.7 2.8
5 150 27.8 100 51.05 55 80 5.7 2.8
6 150 27.8 120 61.26 75 80 5.7 2.8
7 150 27.8 140 74.47 75 80 5.7 2.8
8 150 27.8 160 81.68 90 80 5.7 2.8

200DL-

280-30

2 280 41.6 60 1450 55.79 90 84 6.0 3.7
3 280 41.6 90 83.69 110 84 6.0 3.7
4 280 41.6 120 111.57 132 84 6.0 3.7
5 280 41.6 150 139.47 160 84 6.0 3.7
6 280 41.6 180 163.38 200 84 6.0 3.7
